 FORD 53 F100 PICK-UP terminé

Aller en bas
AuteurMessage
schoolbus

schoolbus

Messages : 1835
Date d'inscription : 24/05/2014
Age : 52
Localisation : isère

FORD 53 F100 PICK-UP terminé Empty
MessageSujet: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé EmptyDim 1 Juin - 13:23

Salut, vs le connaissez tous pour la plupart d'entre vs, le voici donc en détails. Le projet avait pris forme en jan 2010.
Ayant découvert le pick-up de J.HETFIELD dans rod&kustom je me suis lancé. N'ayant pas de Ford 56 j'ai préféré faire une version autre que celle-ci.

Voici la boite utilisée, pour ce projet une seule boite suffit oui .

FORD 53 F100 PICK-UP terminé Imgp2319

Voici la cabine qui ne se doute de rien.

FORD 53 F100 PICK-UP terminé 001_fo10

Le dremel rentre en action jason

FORD 53 F100 PICK-UP terminé 00212

Après avoir découpé le pavillon je recolle le tout sur chaque montant.

FORD 53 F100 PICK-UP terminé 00410

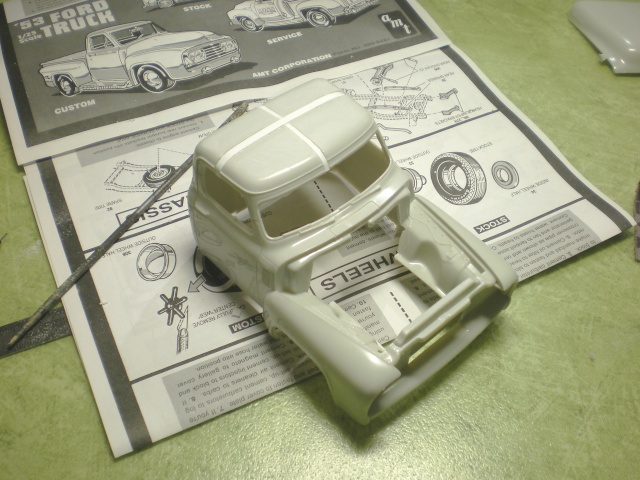

Des bandes d'evergreen se chargent de combler le vide.

FORD 53 F100 PICK-UP terminé 00610

De nouveau je :jason:pour agrandir la cabine.

FORD 53 F100 PICK-UP terminé 00710

Une bande d'evergreen pris place tout autour de celle-ci, aussi pour ce projet je ne voulais pas sacrifier une 2eme cabine. Une fois la cloison recollée la pose du sinto.

FORD 53 F100 PICK-UP terminé 00810

Avant tout je protège ma rainure de porte avec un schotch. Après ponçage la nouvelle cabine prend forme.

FORD 53 F100 PICK-UP terminé 00910

FORD 53 F100 PICK-UP terminé 01010

Je trace mes futures ouvertures pour les vitres.

FORD 53 F100 PICK-UP terminé 01110

Ben voilà on y voit plus clair la dedans.

FORD 53 F100 PICK-UP terminé 01210

Il faudra penser à renforcer l'intérieur.

FORD 53 F100 PICK-UP terminé 02212

La ligne du museau ne me plaisait pas, je l'ai rectifié avec un bout d'evergreen.

FORD 53 F100 PICK-UP terminé 01310

Après cette étape une nouvelle ligne se dessine. La cloison moteur est modifiée pour plus de finesse. 2 têtes d'épingles prennent position pour ajuster la hauteur du capot.

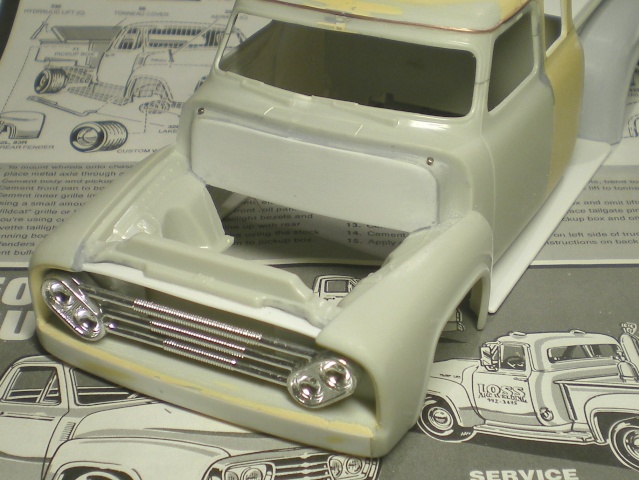

Pour les phares j'utiliserai cette pièce après modifications.

FORD 53 F100 PICK-UP terminé 01410

Je modifie ces 2 petites pièces triangulaires pour les coller dans le compartiment moteur
pour un meilleur rendu visuel au final.

FORD 53 F100 PICK-UP terminé 01810

FORD 53 F100 PICK-UP terminé 01912

Pour la calandre j'ai utilisé une pièce de la boite, celle-ci étant fine des baguettes seront collées derrière elle, et le tout mastiqué.

FORD 53 F100 PICK-UP terminé 01610

Vue arrière de la calandre.

FORD 53 F100 PICK-UP terminé 01712

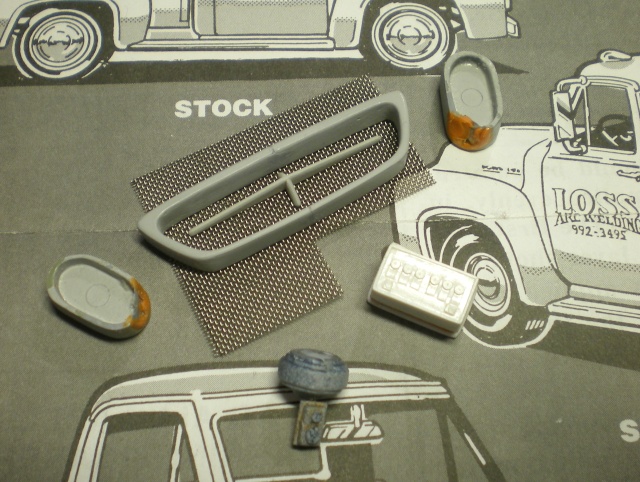

Une fois les phares séparés j'ai dû les modifier, car l'inclinaison était trop importante. Alors j'utilise de la pâte à modeler pour mettre en forme, que je recouvre de colle forte
et le tour est joué.

FORD 53 F100 PICK-UP terminé 07210

FORD 53 F100 PICK-UP terminé 01510

Voici le plafonnier renforcé avec le panneau de la benne, et le sinto pour finir l'intérieur.

FORD 53 F100 PICK-UP terminé 02313

Après avoir supprimé la gouttière, il faut la recréer. Je perce 2 trous ainsi le fil sera inséré dedans. Je prend un bout de fil électrique que je met en forme après l'avoir bien étirer pour le mettre droit. Je le colle point par point.

FORD 53 F100 PICK-UP terminé 02012

FORD 53 F100 PICK-UP terminé 02112

La suite un peu plus tard  :bye:.
Revenir en haut Aller en bas
Chambord



Messages : 2840
Date d'inscription : 27/11/2013
Localisation : tours (37)

FORD 53 F100 PICK-UP terminé Empty
MessageSujet: Re: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé EmptyDim 1 Juin - 14:12

surpris  whaouuuu

c'est une très belle transformation , c'est hyper propre  thumbsup aplause aplause
Revenir en haut Aller en bas
CoolFire
Admin
CoolFire

Messages : 12744
Date d'inscription : 01/09/2013
Localisation : TOURS (37)

FORD 53 F100 PICK-UP terminé Empty
MessageSujet: Re: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé EmptyDim 1 Juin - 15:37

Yes très intéressant !
Super le fil de fer pour refaire la gouttière  thumbsup

_________________
Build them all ! Twisted Evil
Revenir en haut Aller en bas
Spring

Spring

Messages : 11122
Date d'inscription : 02/09/2013
Age : 53
Localisation : 11200 Paraza

FORD 53 F100 PICK-UP terminé Empty
MessageSujet: Re: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé EmptyDim 1 Juin - 18:11

un wip c'est toujours intéressant ,surtout quand il y a du gros  jason jason

_________________
FORD 53 F100 PICK-UP terminé Born_w10 FORD 53 F100 PICK-UP terminé Heavy-11
Revenir en haut Aller en bas
Curbside

Curbside

Messages : 5236
Date d'inscription : 02/09/2013
Age : 51
Localisation : REIMS

FORD 53 F100 PICK-UP terminé Empty
MessageSujet: Re: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé EmptyLun 2 Juin - 7:44

surpris worthy

_________________
Curbside...ex "Fred"...!!
Revenir en haut Aller en bas
Ford fan

Ford fan

Messages : 11143
Date d'inscription : 02/09/2013
Age : 46
Localisation : Chaligny, près de Nancy (54)

FORD 53 F100 PICK-UP terminé Empty
MessageSujet: Re: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé EmptyLun 2 Juin - 8:30

Quelle maîtrise !!! Je suis toujours admiratif de ces grosses transfos que je serais bien incapable de réaliser  worthy . En tout cas, d'excellentes idées, à retenir  oui

_________________
Quality means doing things right when no one is looking - Henry Ford
Revenir en haut Aller en bas
schoolbus

schoolbus

Messages : 1835
Date d'inscription : 24/05/2014
Age : 52
Localisation : isère

FORD 53 F100 PICK-UP terminé Empty
MessageSujet: Re: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé EmptyMar 3 Juin - 0:58

Salut à vs tous, merci pour les coms. Après avoir modifié la cabine c'est autour de la benne. Un pc fera office de séparation entre les 2.

FORD 53 F100 PICK-UP terminé 02410

Du pc pour rallonger la benne, qui prendra forme plus tard.

FORD 53 F100 PICK-UP terminé 02711

Les ailes seront élargis pour le passage de la roue, au moment de la transfo j'avais hésité entre élargir ou faire le découpe dans la benne.

FORD 53 F100 PICK-UP terminé 02612

Une nouvelle ligne se dessine pour la benne. Après avoir mastiqué les ailes, celle-ci sont présentées pour avoir un aperçu de l'ensemble.

FORD 53 F100 PICK-UP terminé 02812

Entre temps des montages à blanc sont nécessaire.

FORD 53 F100 PICK-UP terminé 02512

Une emprunte à la pâte à modeler sera nécessaire pour un moule éphèmère sur la Ford Fairlane, ainsi elle ne sera pas sacrifiée. Vs allez me dire que je suis fou mais après plusieurs tentatives j'y suis arrivé. Ensuite y'a qua collé le plâtre résine.

FORD 53 F100 PICK-UP terminé 03114


Et voilà de nouvelles pièces simple à faire.

FORD 53 F100 PICK-UP terminé 03210

Une fois taillées les feux sont positionnés avec un bout de pâte à fixe.

FORD 53 F100 PICK-UP terminé 03310

Un bout de pc pour continuer le feux.

FORD 53 F100 PICK-UP terminé 03510

Voilà après avoir mastiqué et poncé, la voici toute belle.

FORD 53 F100 PICK-UP terminé 03612

Un petit coup d'apprêt en bombe.

FORD 53 F100 PICK-UP terminé 03710

Après avoir coupé la tête de l'épingle celle-ci sera collée et servira de butée pour le hayon.

FORD 53 F100 PICK-UP terminé 02914

FORD 53 F100 PICK-UP terminé 03013

FORD 53 F100 PICK-UP terminé 03812

Bye bye  :bye:
Revenir en haut Aller en bas
leDid

leDid

Messages : 216
Date d'inscription : 27/05/2014
Age : 60
Localisation : MELUN

FORD 53 F100 PICK-UP terminé Empty
MessageSujet: Re: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé EmptyMar 3 Juin - 5:33

Ben dis donc..... Si je te confie ma 106 un weekend, tu me la rends dans le même style?  siffle
Je suis impressionné par les découpes, et le rendu final  worthy worthy worthy
Revenir en haut Aller en bas
Patoche

Patoche

Messages : 1396
Date d'inscription : 01/09/2013
Age : 52
Localisation : Grand Quevilly 76

FORD 53 F100 PICK-UP terminé Empty
MessageSujet: Re: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé EmptyMar 3 Juin - 7:24

rien que les modif/adaptation des feux  surpris

_________________
Rouler bas, Rouler bien


**********  W.W.N.P OFFICIAL MEMBER N° 010 ************
Revenir en haut Aller en bas
Denis Speed Shop

Denis Speed Shop

Messages : 1484
Date d'inscription : 02/09/2013
Age : 45
Localisation : Belgique - Braine l'Alleud

FORD 53 F100 PICK-UP terminé Empty
MessageSujet: Re: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé EmptyMar 3 Juin - 9:57

wow ! jolies les découpes et les modifs
super clean j'adore

_________________
Have a Nice Day! Before Someone Screws it up!
Revenir en haut Aller en bas
Jojo03

Jojo03

Messages : 6237
Date d'inscription : 01/09/2013
Age : 58
Localisation : Saint Rémy en Rollat prés de Vichy

FORD 53 F100 PICK-UP terminé Empty
MessageSujet: Re: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé EmptyMar 3 Juin - 16:56

Superbe travail Bruno  thumbsup thumbsup thumbsup thumbsup
Revenir en haut Aller en bas
http://public.fotki.com/djoe03/
CoolFire
Admin
CoolFire

Messages : 12744
Date d'inscription : 01/09/2013
Localisation : TOURS (37)

FORD 53 F100 PICK-UP terminé Empty
MessageSujet: Re: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé EmptyMar 3 Juin - 19:06

Superbe !  aplause

_________________
Build them all ! Twisted Evil
Revenir en haut Aller en bas
Chambord



Messages : 2840
Date d'inscription : 27/11/2013
Localisation : tours (37)

FORD 53 F100 PICK-UP terminé Empty
MessageSujet: Re: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé EmptyMar 3 Juin - 19:16

tu es extraordinaire bruno ,


j'adore tes petits moulage et tirage pour faires tes modifs

c'est un regal de voir ton travail  thumbsup
Revenir en haut Aller en bas
onekabu

onekabu

Messages : 4661
Date d'inscription : 05/09/2013
Age : 40
Localisation : Marseille

FORD 53 F100 PICK-UP terminé Empty
MessageSujet: Re: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé EmptyMar 3 Juin - 22:07

superbe travail  aplause

_________________
HOLD FAST
Revenir en haut Aller en bas
schoolbus

schoolbus

Messages : 1835
Date d'inscription : 24/05/2014
Age : 52
Localisation : isère

FORD 53 F100 PICK-UP terminé Empty
MessageSujet: Re: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé EmptyMar 3 Juin - 23:04

Salut à vs, suite et fin de la transfo avant la mise en peinture.

Maintenant il faut tout rallonger y compris le marche pied. Dans la benne une bande de pc servira de support pour le panneau.

FORD 53 F100 PICK-UP terminé 03912

Le plancher va lui aussi subir la transfo.

FORD 53 F100 PICK-UP terminé 04012

La mise en place dans l'habitacle me permettra de le rallonger.

FORD 53 F100 PICK-UP terminé 04110

Et voilà c'est fait.

FORD 53 F100 PICK-UP terminé 04213

Après l'avoir rallongé et mastiqué, j'ai besoin d'une autre banquette. Cette fois le moule en pâte à modeler est plus délicat vue sa forme, peu importe il me la faut.
Faire l'emprunte ne pose pas de souci c'est plutôt de la retirer, la cause cela fait ventouse.

FORD 53 F100 PICK-UP terminé 04310

Ensuite on coule en 2 fois.

FORD 53 F100 PICK-UP terminé 04410

FORD 53 F100 PICK-UP terminé 04513

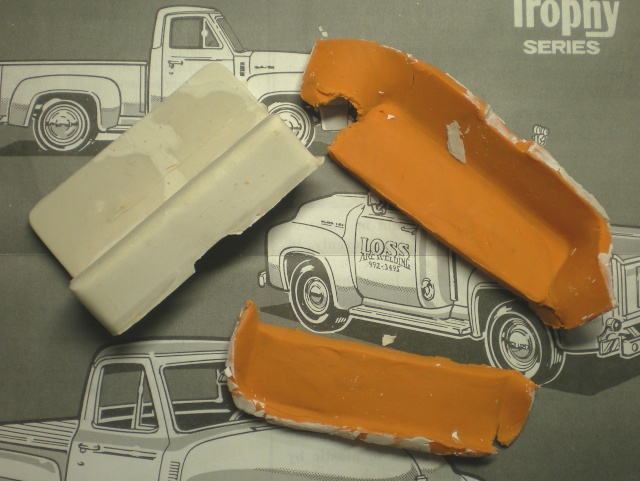

La destruction du moule est inévitable.

FORD 53 F100 PICK-UP terminé 04611

FORD 53 F100 PICK-UP terminé 04712

Voici donc ma 2eme banquette, ben ouai avec tout ce plâtre il va consommer plus  siffle.

FORD 53 F100 PICK-UP terminé 04812

Le chassis sera rallongé s'en trop de difficultés.

FORD 53 F100 PICK-UP terminé 04912

Modification des axes de roues et rajout d'une traverse.

FORD 53 F100 PICK-UP terminé 05010

Une encoche dans le chassis permettra de loger le pont afin de rabaisser le Ford.

FORD 53 F100 PICK-UP terminé 05110

FORD 53 F100 PICK-UP terminé 05212

L'arbre de transmission est rallongé.

FORD 53 F100 PICK-UP terminé 05310

Le support du filtre est fait maison.

FORD 53 F100 PICK-UP terminé 05412

Une vieille jante pour le filtre, le tableau de bord sera lissé.

FORD 53 F100 PICK-UP terminé 05510

Le moulin recevra des pièces prise dans la boite à rabio.

FORD 53 F100 PICK-UP terminé 05612

Avec une carrosserie fini tout est prêt pour la peinture.

FORD 53 F100 PICK-UP terminé 05712

FORD 53 F100 PICK-UP terminé 05812

 :bye:

 :bye:
Revenir en haut Aller en bas
leDid

leDid

Messages : 216
Date d'inscription : 27/05/2014
Age : 60
Localisation : MELUN

FORD 53 F100 PICK-UP terminé Empty
MessageSujet: Re: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé EmptyMer 4 Juin - 6:53

J'adore le déséquilibre visuel entre la benne et les ailes  aplause aplause
Tout est disproportionné.... La totale.... En plus, c'est bien ralisé  Jumpy
Je vais m'inspirer de tes méthodes.
Revenir en haut Aller en bas
Patoche

Patoche

Messages : 1396
Date d'inscription : 01/09/2013
Age : 52
Localisation : Grand Quevilly 76

FORD 53 F100 PICK-UP terminé Empty
MessageSujet: Re: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé EmptyMer 4 Juin - 7:29

vivement la suite  worthy

_________________
Rouler bas, Rouler bien


**********  W.W.N.P OFFICIAL MEMBER N° 010 ************
Revenir en haut Aller en bas
Curbside

Curbside

Messages : 5236
Date d'inscription : 02/09/2013
Age : 51
Localisation : REIMS

FORD 53 F100 PICK-UP terminé Empty
MessageSujet: Re: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé EmptyMer 4 Juin - 7:57

Une référence bruno...un exemple que je suis souvent...!  study worthy

_________________
Curbside...ex "Fred"...!!
Revenir en haut Aller en bas
schoolbus

schoolbus

Messages : 1835
Date d'inscription : 24/05/2014
Age : 52
Localisation : isère

FORD 53 F100 PICK-UP terminé Empty
MessageSujet: Re: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé EmptyMer 4 Juin - 18:08

Salut à tous, merci pour les coms, pour ta 106 ça va être difficile. siffle  Je vais me faire des ennemis  paf!paf! paf!
aller à plus  :bye:
Revenir en haut Aller en bas
laurent

laurent

Messages : 2862
Date d'inscription : 20/10/2013
Age : 55
Localisation : entre les noix et la chartreuse(isère)

FORD 53 F100 PICK-UP terminé Empty
MessageSujet: Re: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé EmptyMer 4 Juin - 22:33





content de le voir ici en wip.............. thumbsup

_________________
SAUCE WEST COAST
Revenir en haut Aller en bas
schoolbus

schoolbus

Messages : 1835
Date d'inscription : 24/05/2014
Age : 52
Localisation : isère

FORD 53 F100 PICK-UP terminé Empty
MessageSujet: Re: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé EmptyJeu 5 Juin - 21:47

Salut à vs, suite et fin.

Le moteur prend la même couleur que la caisse, j'ai voulu un câblage plus moderne alors j'ai opté pour ce style. La ligne d'échappement est faite avec de l'étain.

FORD 53 F100 PICK-UP terminé 06712

La colonne de direction ne change pas, deux épingles agrémentent l'ensemble.

FORD 53 F100 PICK-UP terminé 05910

Après avoir peint le plafonnier en blanc, fais les joints des vitres au feutre, l'ensemble des vitres et le pare-brise sont collés.

FORD 53 F100 PICK-UP terminé 06010

Pour les panneaux j'ai tout simplement scanné du lino que j'ai réduit, collé sur un papier cartonné et mis en forme dans la cabine.

FORD 53 F100 PICK-UP terminé 06112

Les fuzzy dice étant trop grand 5x5mm, j'ai dû les refaire 4x4mm ça passe mieux pour cette échelle.

FORD 53 F100 PICK-UP terminé 06410

Photographiant le sac hrc il n'y avait plus qu'à le réduire et le coller, les fuzzy dice sont peint en gris et une pointe de rouge sur chaque face.

FORD 53 F100 PICK-UP terminé 06512

Plus jolie sera la chaine qu'une ficelle.

FORD 53 F100 PICK-UP terminé 06610

La grille prendra place devant le radiateur.

FORD 53 F100 PICK-UP terminé 06810

Le damier sera tracé et coupé dans du vénilia, et pour faire le transfert un schotch collé dessus me permettra de les récupérer pour les coller sur la cloison pare-feu.

FORD 53 F100 PICK-UP terminé 06912

FORD 53 F100 PICK-UP terminé 07010

FORD 53 F100 PICK-UP terminé 07110

Un noir satiné recouvre phares et calandre, la grille ne change pas.

FORD 53 F100 PICK-UP terminé 07310

Petit clicher avec la revue.

FORD 53 F100 PICK-UP terminé 07410

La banquette sera collée avant, car il me sera impossible de tout rentrer, vue les modifs faites au tout début. Les fuzzy dice sont collés au rétro. Les pare-soleil sont taillés dans du pc.

FORD 53 F100 PICK-UP terminé 07510

La benne sera recouverte d'une feuille de marqueterie après avoir reçu 6 couches de vernis, et des bandes de bm pour une touche finale.

FORD 53 F100 PICK-UP terminé 07610

FORD 53 F100 PICK-UP terminé 07710

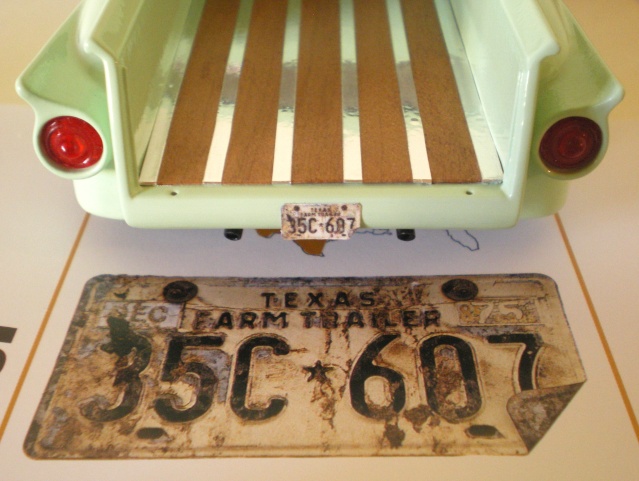

La plaque d'immat est tirée d'un des nombreux livres de la route 66.

FORD 53 F100 PICK-UP terminé 07810

FORD 53 F100 PICK-UP terminé 07910

FORD 53 F100 PICK-UP terminé 08010

Les rétros proviennent de la bel air 62, mais dans la boite il n'y en a qu'un, oui mais j'ai 2 boites.

FORD 53 F100 PICK-UP terminé 08210

Les jantes proviennent d'un 32.

FORD 53 F100 PICK-UP terminé 08310

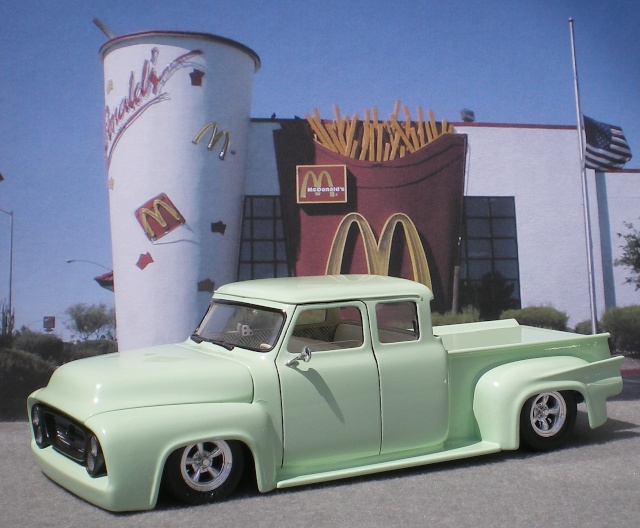

FORD 53 F100 PICK-UP terminé 08710

FORD 53 F100 PICK-UP terminé 08510

La peinture du dossier ayant craquée j'ai mis un plaid une fois scanné et imprimé par chance les vitres étaient baissées.

FORD 53 F100 PICK-UP terminé Photo_12

FORD 53 F100 PICK-UP terminé Photo_13

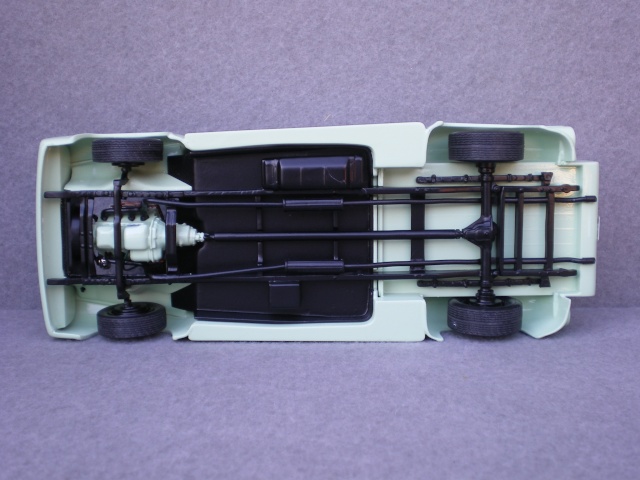

FORD 53 F100 PICK-UP terminé Photo_14

FORD 53 F100 PICK-UP terminé Photo_15

FORD 53 F100 PICK-UP terminé Photo_10

FORD 53 F100 PICK-UP terminé Photo_11

Ben voilà je vs laisse avec ce Ford 53 pick up, ce week end c'est direction CLUNY rod nats FSRA  :bye: :bye:
Revenir en haut Aller en bas
Spring

Spring

Messages : 11122
Date d'inscription : 02/09/2013
Age : 53
Localisation : 11200 Paraza

FORD 53 F100 PICK-UP terminé Empty
MessageSujet: Re: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé EmptyVen 6 Juin - 8:53

superbe réalisation que j'ai plaisir a revoir ici avec les détails des transfos  oui

_________________
FORD 53 F100 PICK-UP terminé Born_w10 FORD 53 F100 PICK-UP terminé Heavy-11
Revenir en haut Aller en bas
Curbside

Curbside

Messages : 5236
Date d'inscription : 02/09/2013
Age : 51
Localisation : REIMS

FORD 53 F100 PICK-UP terminé Empty
MessageSujet: Re: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé EmptyMer 11 Juin - 20:24

Spring a écrit:
superbe réalisation que j'ai plaisir a revoir ici avec les détails des transfos  oui

Entièrement d'accord avec toi spring...!  thumbsup

Et les dernières photos sont à tomber...!!!  worthy worthy worthy

_________________
Curbside...ex "Fred"...!!
Revenir en haut Aller en bas
Jean Claude

Jean Claude

Messages : 787
Date d'inscription : 02/10/2014
Age : 66
Localisation : sud ouest

FORD 53 F100 PICK-UP terminé Empty
MessageSujet: Re: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé EmptyJeu 2 Oct - 17:51

pour l'avoir vu à Chanteloup dernièrement , vraiment toujours autant de boulot de transformations
bravo Bruno !!!!


_________________
FORD 53 F100 PICK-UP terminé 00_ava12
Revenir en haut Aller en bas
http://public.fotki.com/customboy/
Contenu sponsorisé




FORD 53 F100 PICK-UP terminé Empty
MessageSujet: Re: FORD 53 F100 PICK-UP terminé   FORD 53 F100 PICK-UP terminé Empty

Revenir en haut Aller en bas

FORD 53 F100 PICK-UP terminé
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» ford 32 pick up street
» Ford 32 pick up rod
» Ford 37 Pick Up "Kool Rat".....
» Ford MK II NSR
» Ford GT Mini Z Championat MiniZ GT FreezSlot 2010

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Koolest Kruzers :: AMERICAN WHEELS :: Trucks US, Vans et Pick-Ups-
Sauter vers:
