 FORD 1938 COE hauler de DENNY OLSON : terminé

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
Jean Claude

avatar

Messages : 771
Date d'inscription : 02/10/2014
Age : 64
Localisation : sud ouest

MessageSujet: FORD 1938 COE hauler de DENNY OLSON : terminé   Sam 8 Nov 2014 - 12:05

Suite à quelques photos que j'avais trouvé sur le net , je me suis dit qu'il fallait que je fasse ce porteur.
Sauf qu'à l'époque (début 2010) je n'avais que le kit résine de CHEVY 1941 que j'avais achété aux USA et qui était faut,
alors à défaut de rien j'ai fait avec ..... et puis j'ai d'abord commencé par modifié le kit résine pour le mettre à la bonne forme et c'est là que j'ai rencontré un très bon ami qui m'a incité à faire des moulages (c'est de là que j'ai mis les doigts dedans) et qui depuis me les fait (production artisanal).

mais revenons ce modéle version FORD 1938 que j'ai repris à nouveau en 2012 avec mon kit de cabine résine!!!

voilà d'abord le vrai





Pour le petite histoire  et suite à présenter quelques photos sur ma page FB (l'année dernière) , j'ai fait la connaissance du vrai propriétaire (DENNY OLSON) qui c'est manifesté et a été trés agréablement surpris de ma réalisation en cours et l'a posté sur sa page.

il faut savoir que ce Monsieur transporte et modifie des rods , son sigle parle de lui-même



et voilà la preuve avec un de ses modéles assortie aux couleurs du porteur



Et depuis je sais que son FORD COE est avec un moteur traction avant et non pas un propulsion, tél que je l'ai réalisé à l'époque avec un pont sur le premier essieu ...

Mais revenons sur la réalisation de mon projet qui est du scratch ...
et je vais faire une résumé en photo des étapes importantes pour le recaler où j'en suis à ce jour (la peinture)

voilà la châssis de base que j'ai pris et coupé ce qui me génais

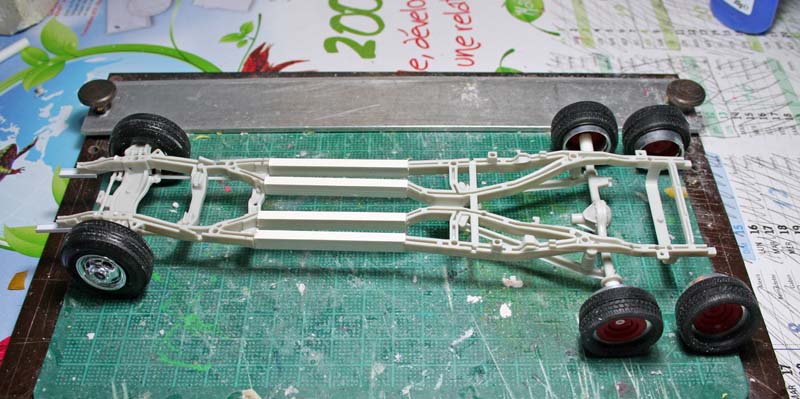

j'ai mis le premier essieu en place et positionné les roues



ensuite j'ai coupé le châssis pour le rallonger

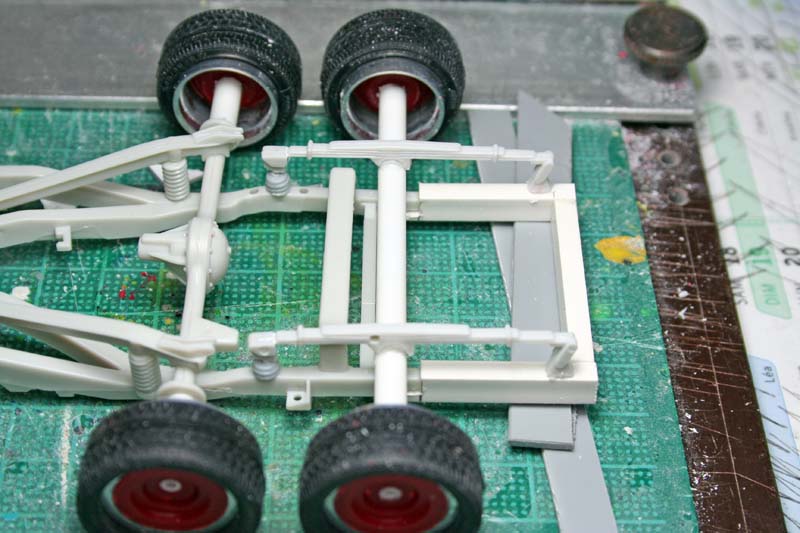

voilà les rallonges mises en place



le positionnement du deuxième essieu

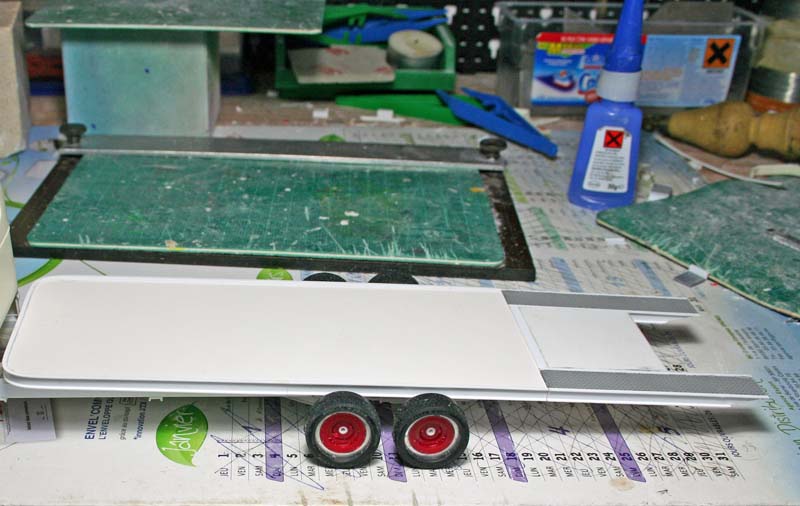

j'ai réalisé le plateau en carte plastique que j'ai entouré avec un profilé en " I " pour donner l'aspect du vrai





afin de mieux positionner le plateau , j'a rajouter des profilés



ensuite j'ai dessiné l'emplacement futur du châssis par rapport au plateau.... car je vais faire l'ensemble basculant comme le vrai !!!!



la suite à venir .....

_________________


Dernière édition par Jean Claude le Mer 23 Mar 2016 - 6:41, édité 11 fois
Revenir en haut Aller en bas
http://public.fotki.com/customboy/
Ford fan

avatar

Messages : 7567
Date d'inscription : 02/09/2013
Age : 44
Localisation : Chaligny, près de Nancy (54)

MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé   Sam 8 Nov 2014 - 12:36

worthy worthy worthy
Encore un truc de dingue suicide !

_________________
Quality means doing things right when no one is looking - Henry Ford


Revenir en haut Aller en bas
Chambord

avatar

Messages : 2757
Date d'inscription : 27/11/2013
Localisation : tours (37)

MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé   Sam 8 Nov 2014 - 15:00

Ford fan a écrit:
worthy worthy worthy
Encore un truc de dingue suicide  !

c'est le ca de le dire oui

qui en plus est superbe au niveau teinte dribble

_________________
chambord à moteur V8 aquilon ford
Revenir en haut Aller en bas
Zakspeed

avatar

Messages : 647
Date d'inscription : 09/09/2013
Age : 58
Localisation : besançon

MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé   Sam 8 Nov 2014 - 15:26

beau projet et des modifs de malade aplause
Revenir en haut Aller en bas
http://http:lemansmotorsport.free.fr
Scoubidou
Admin
avatar

Messages : 4787
Date d'inscription : 01/09/2013
Age : 47
Localisation : 54

MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé   Sam 8 Nov 2014 - 17:22

Shocked Shocked Shocked Shocked

_________________
mrgreen mrgreen mrgreen mrgreen mrgreen  W.W.N.P OFFICIAL MEMBER N° 009 mrgreen mrgreen mrgreen mrgreen mrgreen
Revenir en haut Aller en bas
ERIC.

avatar

Messages : 1950
Date d'inscription : 01/09/2013
Age : 58

MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé   Sam 8 Nov 2014 - 17:42

thumbsup


bien fun ce truc, mais en même bien cohérent.
Le porteur avec le rod = un ensemble sympa avec des teintes jolies.

Sur le vrai, je dirais que les jantes avant sont plutôt cool pour le COE, par contre les jantes du plateau.... bof..
study scratch

bonne continuation J.C
à suivre !!

Wink


_________________
Official WWNP 007
Revenir en haut Aller en bas
Jean Claude

avatar

Messages : 771
Date d'inscription : 02/10/2014
Age : 64
Localisation : sud ouest

MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé   Mar 11 Nov 2014 - 9:54

voilà le châssis positionné sur le plateau pour voir



ce qui me permet de mettre en place la traverse de butée et support du plateau



comme le plateau va être basculant, je prévois et colle ce tube pour pour cela



après plusieurs simulations de basculement , je me suis aperçu que le châssis était trop long sur le porte à faux arrière.... alors je coupe et je raccourci !!!!





ça étant résolu et comme vous avez vus sur les photos du vrai, il faut rajouter les rampes d'accès au plateau
pour ce faire j'ai coupé des plaques striées



ensuite j'ai renforcé les bords avec du profilé



voilà ce que ça va donner d'un côté



de l'autre et vous constatez que j'ai rajouté un renfort (sans compter le tube que me servira d'accroche du plateau au châssis que j'ai récoupé aux bons endroits)



après avoir collé le tout , je rajoute la plaque centrale arrière

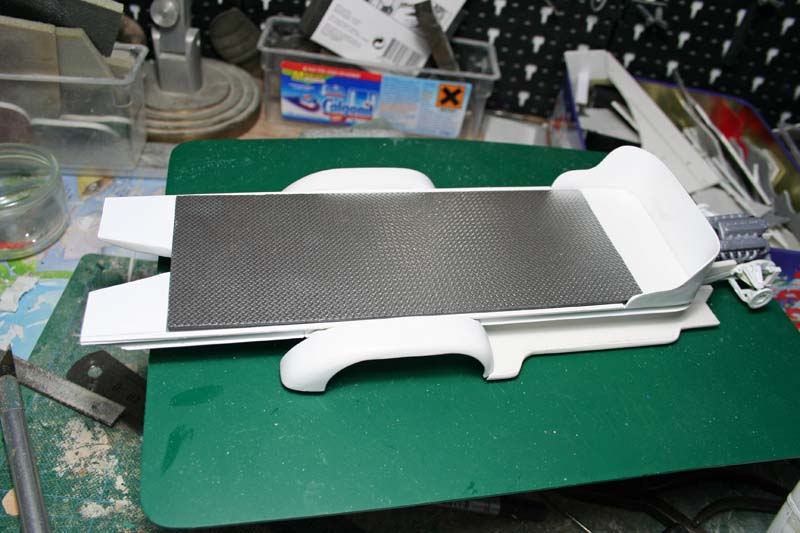

la vue du dessous avec tous les renforts nécessaires et le biseautage des bouts des rampes pour pouvoir bien se poser lors du basculement





gros détail qui ne saute pas aux yeux sur ces 2 derrnières photos.... j'ai raccourci le débord des tout l'ensemble des rampes !!!!

voilà le morceau enlevé





bon ça c'est fait !!!!



à suivre ....

_________________


Dernière édition par Jean Claude le Mer 12 Nov 2014 - 10:55, édité 1 fois
Revenir en haut Aller en bas
http://public.fotki.com/customboy/
Baptman

avatar

Messages : 1383
Date d'inscription : 08/09/2013
Localisation : 77

MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé   Mar 11 Nov 2014 - 23:38

Super wip a suivre encore thumbsup
Par contre le porte a faux me parait trop important non?
Bapt

_________________
Recherche kit 1/12 épave ou neuf de chopper / pièces de chopper 1/12.
Revenir en haut Aller en bas
Jean Claude

avatar

Messages : 771
Date d'inscription : 02/10/2014
Age : 64
Localisation : sud ouest

MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé   Mer 12 Nov 2014 - 8:43

Baptman a écrit:
Super wip a suivre encore thumbsup
Par contre le porte a faux me parait trop important non?
Bapt

OUPS la dernière photo de mon dernier post n'est pas au bon endroit
j'ai rectifié

c'est vrai qu'il ça peu paraitre long, mais aux vues des photos que je possède il déborde pas mal du tout
et c'est pas toujours facile à l'oeil de juger les bonnes mesures
et une fois que les ailes seront en place ça paraitra encore moins long

là on voit mieux


_________________
Revenir en haut Aller en bas
http://public.fotki.com/customboy/
Jean Claude

avatar

Messages : 771
Date d'inscription : 02/10/2014
Age : 64
Localisation : sud ouest

MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé   Mer 12 Nov 2014 - 11:04

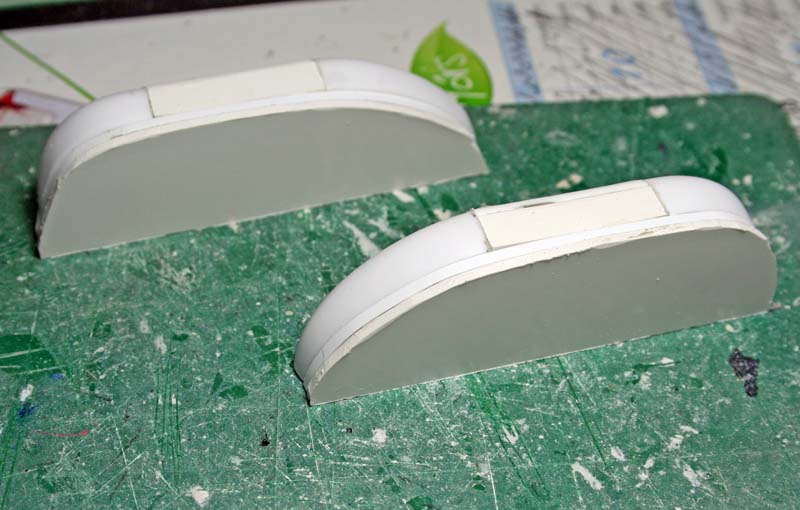

pour faire les ailes j'ai récupéré celles de l'arrière d'un chevy 41 pickup (j'avais que ça sous la main)



je les coupe en deux et je met des rallonges avec des morceaux de plastique







et je ferme du coté intérieur



ensuite mastiquée (celle de gauche)et ponçée (celle de droite)



à suivre...

_________________
Revenir en haut Aller en bas
http://public.fotki.com/customboy/
laurent

avatar

Messages : 2855
Date d'inscription : 20/10/2013
Age : 53
Localisation : entre les noix et la chartreuse(isère)

MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé   Mer 12 Nov 2014 - 22:24





pour avoir déja suivi une partie de ce wip, sur PMK,..........super projet thumbsup

_________________
SAUCE WEST COAST
Revenir en haut Aller en bas
Jean Claude

avatar

Messages : 771
Date d'inscription : 02/10/2014
Age : 64
Localisation : sud ouest

MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé   Jeu 13 Nov 2014 - 8:54

Merci Laurent et c'est pour ça que je me dépêche de reposter les étapes de l'époque pour me recaler
au plus vite à l'encourt du moment .....

alors voilà la réalisation des vérins qui ont été faits avec différentes pièces récupérées
d'abord ceux sur le châssis



ensuite ceux du plateau



et voilà le tout en place pour essai









à suivre ...

_________________
Revenir en haut Aller en bas
http://public.fotki.com/customboy/
Jean Claude

avatar

Messages : 771
Date d'inscription : 02/10/2014
Age : 64
Localisation : sud ouest

MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé   Ven 14 Nov 2014 - 10:54

voilà les derniers éléments que j'ai réalisé

les marche-pieds que j'ai dessiné sur de la carte plastique et découpés





ensuite  j'ai collé un profilé demi-rond sur les bords



et recouvert de morceaux de plaque striée

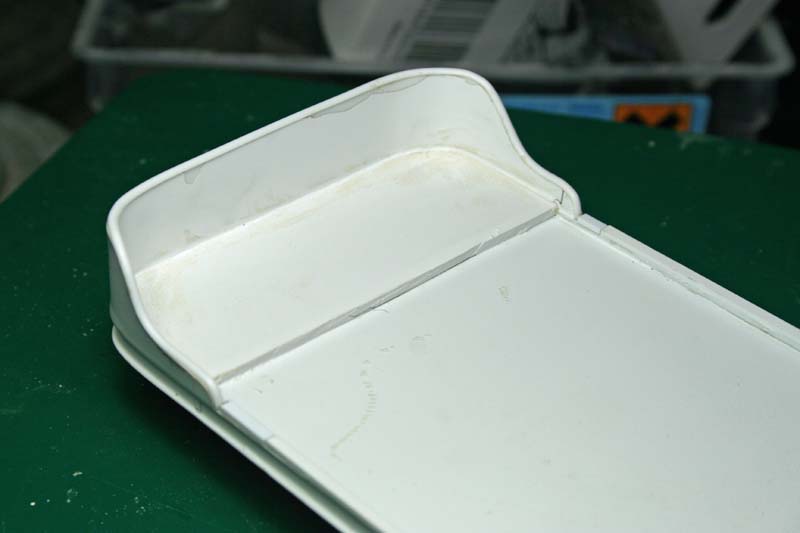

enfin le dernier élément qui est le panneau de protection sur le plateau, que je dessine et découpe pour le mettre en place et le coller







et là j'ai mis ce modèle en attente... car entre temps je m'étais lancé dans la réalisation de mes kits résine pour finalement le ressortir en 2013 à Jabekke suite à la présentation de mes nouveaux kits résine de Ford 38 coe et Ford 41 coe



en Septembre 2013, j'ai ouvert ma page sur Facebook .... et là j'ai découvert le vrai de Denny Olson et les quelques photos qu'il me manquait pour pouvoir parfaire ma réalisation.... avec quelques modifications à reprendre !!!!!!

_________________
Revenir en haut Aller en bas
http://public.fotki.com/customboy/
Mrbigblock

avatar

Messages : 7402
Date d'inscription : 02/09/2013
Age : 43
Localisation : Bouray sur Juine (91)

MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé   Ven 14 Nov 2014 - 11:11

Mouais c'est quand même du joli boulot ton affaire là ! Smile Ces marche pieds intégrés sont superbes, et la ligne est très fluide... Par contre faut finir sinon ça craint Smile

_________________
Fais un bécot à Tonton Gwendo... mrgreen
Revenir en haut Aller en bas
Spring

avatar

Messages : 9621
Date d'inscription : 02/09/2013
Age : 51
Localisation : 11200 Paraza

MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé   Ven 14 Nov 2014 - 18:09

Mrbigblock a écrit:
Par contre faut finir sinon ça craint Smile

ouaip +1 Twisted Evil Laughing

_________________
Revenir en haut Aller en bas
Jean Claude

avatar

Messages : 771
Date d'inscription : 02/10/2014
Age : 64
Localisation : sud ouest

MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé   Ven 14 Nov 2014 - 18:43

je vous rassure je suis en train de le finir, mais comme je l'ai précisé depuis que je l'ai présenté à Jabekke en Mars 2013 , je vais maintenant vous montrer les nouvelles modifications que j'ai fait fin 2013 pour continuer ce wip et pour arriver aux jours actuels puisque ce modèle sera présent et terminé pour Jabekke 2015 !!!!

car il faut comprendre qu'en même temps que je fait mes modèles, il me faut aussi du temps pour créer mes nouveaux masters pour faire mes nouveaux kits résine afin de présenter des nouveautés tous les ans.... dans la mesure du possible !!!!

_________________
Revenir en haut Aller en bas
http://public.fotki.com/customboy/
Jean Claude

avatar

Messages : 771
Date d'inscription : 02/10/2014
Age : 64
Localisation : sud ouest

MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé   Sam 15 Nov 2014 - 10:26

pour présenter la nouvelle version en Mars 2013 avec la cabine de Ford 38 , il a juste fallu que je raccourcisse le train avant car les roues n'étaient plus dans l'axe par rapport au début du projet qui était avec une cabine de chevy 41 coe



et voilà la vérification avec un essai de cabine



et avec les marche-pieds, toujours pour voir



vous avez du remarquez que le cabine n'a pas de calandre, c'est tout simplement que j'avais réalisé 2 kits résines (au choix) selon que l'on voulait la version Ford 38 ou Ford 41 avec le choix de calandre

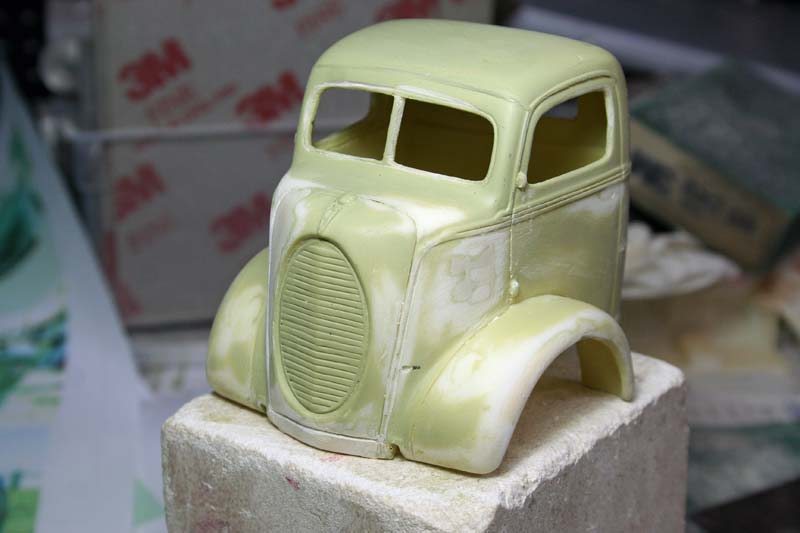

et pour cette version c'est le 38 et voilà la première mise en apprêt



et le premières modifications de détails pour ressembler au vrai (avec les quelques photos que j'avais à l'époque) comme la suppression des trappes d'air avec le sigle Ford, les supports de phares





et puis un coup d'apprêt blanc pour mieux me rendre compte





là j'en suis milieu de l'année 2013..... et bientôt je vais voir la vrai version qui va m'amener à encore faire des changements !!!!!

à suivre ....

_________________
Revenir en haut Aller en bas
http://public.fotki.com/customboy/
Jean Claude

avatar

Messages : 771
Date d'inscription : 02/10/2014
Age : 64
Localisation : sud ouest

MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé   Dim 16 Nov 2014 - 11:51

voilà une des premières modifications qui est intervenue quand j'ai mis en place la plaque striée (achetée à Jabekke)



première découpe aux dimensions





et là les nouvelles photos du vrai, vu de l'arrière ..... qui m'amène à refaire la forme de mes 2 rampes de montée !!!!!

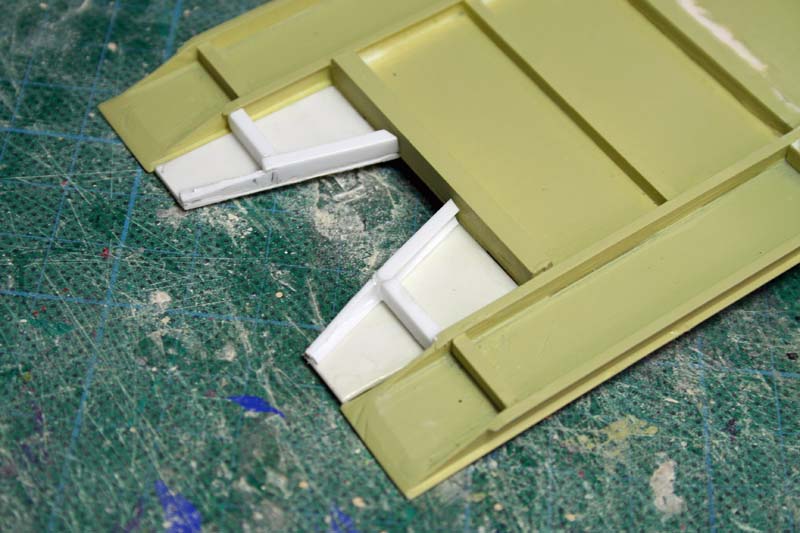

allez c'est reparti pour en découpant et décollant les formes



et en renforçant ces dernières

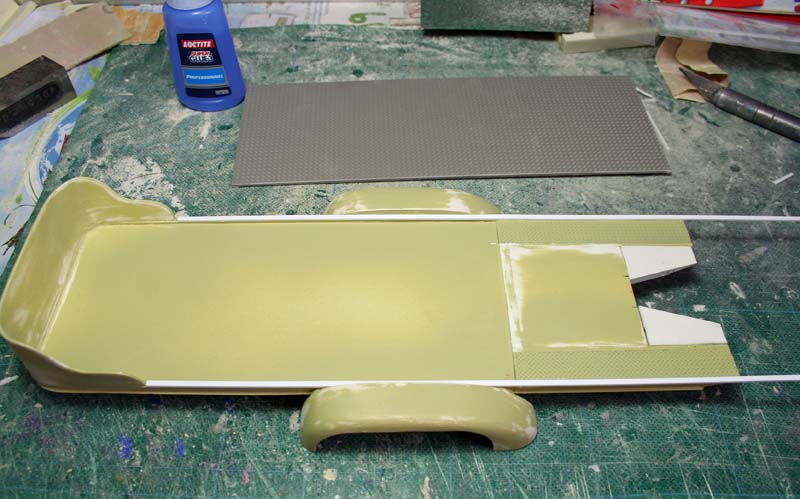

et pour compenser l'épaisseur de la plaque striée, j'ai rajouté 2 profilés sur les bords



et je fini par découper les 2 morceaux qui vont recouvrir les rampes de montée



je les colle et je met la plaque pour voir .... ça le fait !!! et reste plus qu'à ajuster les bords de 2 morceaux



à suivre ....

_________________
Revenir en haut Aller en bas
http://public.fotki.com/customboy/
Baptman

avatar

Messages : 1383
Date d'inscription : 08/09/2013
Localisation : 77

MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé   Dim 16 Nov 2014 - 21:14

Jolie boulot thumbsup

_________________
Recherche kit 1/12 épave ou neuf de chopper / pièces de chopper 1/12.
Revenir en haut Aller en bas
JJ

avatar

Messages : 389
Date d'inscription : 29/09/2014
Age : 50
Localisation : Oise

MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé   Lun 17 Nov 2014 - 1:31

Celui-là je l'adore !! vivement 2015 !

_________________
Jean-jacques

Bonne résolution 2015 moins de forums = plus de maquettes !!
Revenir en haut Aller en bas
http://members.fotki.com/Zelkam/about/
Jean Claude

avatar

Messages : 771
Date d'inscription : 02/10/2014
Age : 64
Localisation : sud ouest

MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé   Mar 18 Nov 2014 - 9:40

le rajout de la casquette



la création des rétros (en résine) et avec une remise de la forme dans l'esprit du vrai



les voilà finis et mis en place





et enfin le rallongements des formes des marche-pieds (par rapport à la nouvelle cabine de ford 38)



ça c'est juste pour voir l'allure générale à cette étape





à suivre ....

_________________
Revenir en haut Aller en bas
http://public.fotki.com/customboy/
Jojo03

avatar

Messages : 4738
Date d'inscription : 01/09/2013
Age : 56
Localisation : Saint Rémy en Rollat prés de Vichy

MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé   Mar 18 Nov 2014 - 9:57

Quel Travail ! worthy worthy
Revenir en haut Aller en bas
http://public.fotki.com/djoe03/
Jean Claude

avatar

Messages : 771
Date d'inscription : 02/10/2014
Age : 64
Localisation : sud ouest

MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé   Mar 18 Nov 2014 - 10:23

Jojo03 a écrit:
Quel Travail ! worthy worthy

et comme dirait une pub : "et c'est pas fini" !!!!!

_________________
Revenir en haut Aller en bas
http://public.fotki.com/customboy/
Jean Claude

avatar

Messages : 771
Date d'inscription : 02/10/2014
Age : 64
Localisation : sud ouest

MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé   Mer 19 Nov 2014 - 9:44

encore des modifs de détails par le rajout de ce morceau de plancher, tel que je venais de la découvrir quand j'ai découvert cette photo du dessus des plus intéressantes







ensuite un autre gros détail m'a sauté aux yeux : le panneau de protection de la cabine en bout de plateau est trop haut par rapport à l'original !!!!!

donc la modification a commencée par redessiner la forme



et couper



ensuite je colle un profilé demi-rond pour faire net



opération terminée



suivi (encore!!) d'un autre détail : les ailes sont légèrement incurvées, alors un peu de ponçage pour prononcer la forme



et voilà l'ensemble remodifié





à suivre ....

_________________
Revenir en haut Aller en bas
http://public.fotki.com/customboy/
Spring

avatar

Messages : 9621
Date d'inscription : 02/09/2013
Age : 51
Localisation : 11200 Paraza

MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé   Mer 19 Nov 2014 - 9:49

Shocked aplause

_________________
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: FORD 1938 COE hauler de DENNY OLSON : terminé

Revenir en haut Aller en bas

FORD 1938 COE hauler de DENNY OLSON : terminé
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» ford 1938
» Ford F60L captured with Breda 20 mm - Terminée
» en cours : FORD 1938 COE plateau porteur (suite du 09 / 03 / 14)
» Ford '32 Gee Bee...07/10/13 terminé.
» FORD 1938 / 1941 COE : les kits résine ( 06 / 02 / 13 )

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Koolest Kruzers :: AMERICAN WHEELS :: Trucks US, Vans et Pick-Ups-
Sauter vers:
