Comment connecter des LEDs? Empty
MessageSujet: Comment connecter des LEDs?   Comment connecter des LEDs? EmptyMar 23 Juin - 18:10

Bonjour à toutes et à tous  :bye: ,

Cela fait un bail que je devais créer ce petit tutoriel et je profite de la question d'un passionné sur l'éclairage de la passerelle Dunlop pour le réaliser.

Donc,  avant toute chose, il faut bien assimiler ce qui va suivre. En effet, on touche à l'électricité et il ne faut pas faire n'importe quoi, sous peine de déclencher un incendie. Les matériaux que l'on utilise ne sont pas neutre en modélisme et peuvent s'enflammer très rapidement.

LA LED

Les LEDs ont toujours un sens de polarité (le + étant la patte longue et le - la patte courte )

Comment connecter des LEDs? E4548285

Elle se caractérise par:

  • sa couleur,
  • son voltage (V),
  • son ampérage (A ou mA),
  • Son intensité lumineuse I(V) (mcd),
  • Sa longueur d’onde,
  • Son angle de diffusion.


LA RÉSISTANCE
Pour pouvoir utiliser une led dans un montage électrique ou électronique, il faut impérativement utiliser une résistance. Elle sert à réguler le courant qui circule dans la LED. Elle se met toujours en série avec la LED sur le plus (la phase) de celle-ci.Sans elle, la led brule.

Quand le courant passe dans la résistance, cette dernière chauffe. Il est impératif de bien calculer sa valeur.
Une résistance trop puissante, aura pour conséquence une intensité lumineuse faible de la led.
A contrario, une résistance pas assez puissante, engendrera une forte intensité lumineuse mais avec un fort risque de surchauffe et de bruler celle-ci ainsi que la led. Dans un tel cas la résistance peu même commencer à fumer et devenir brulante au point de pouvoir bruler du papier, carton plume ou même du bois. Ce qui peut engendre un départ d'incendie. (J'en ai fait l'expérience)  confus



  • Une résistance par led

    Pour une led de 3,2 Volts avec un ampérage de 0,02 A ou 2 mA devant fonctionner sur une alimentation en 12Volts, la résistance optimale nécessaire pour faire fonctionner cette led sera de 440 ohms.

    ((12-3,2) / 0,02)/1= 440 ohms


  • Une résistance pour plusieurs leds

    Pour un dispositif utilisant 4 leds de 3,2 Volts avec un ampérage de 0,02 A ou 2 mA qui doivent fonctionner avec une seule résistance sur une alimentation en 12Volts , la résistance optimale nécessaire pour faire les faire fonctionner sera de 110 ohms.

    ((12-3,2) / 0,02)/4= 110 ohms


SCHÉMAS ÉLECTRIQUES DE CONNEXION DES LEDS

Une seule led

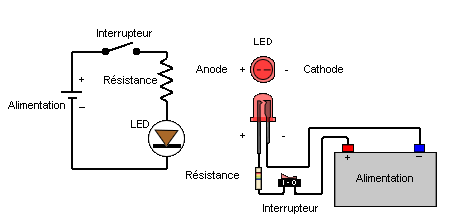

  • Courant continu

    Comment connecter des LEDs? Ledcon11

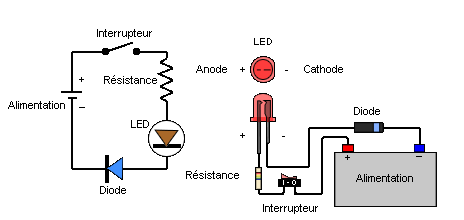

  • Courant alternatif

    Comment connecter des LEDs? Ledalt11

    En cas de d'alimentation par courant alternatif, une led peut être facilement alimentée (sortie dite “accessoires” des transfos train). Il faut simplement ajouter au montage habituel une diode “normale” pour forcer le courant à ne passer dans la led que dans un sens.


Plusieurs leds


  • Une résistance par led (Solution à privilégier)

    La connexion s'effectue en parallèle avec une résistance par led.

    En courant continue

    Comment connecter des LEDs? Plusie10

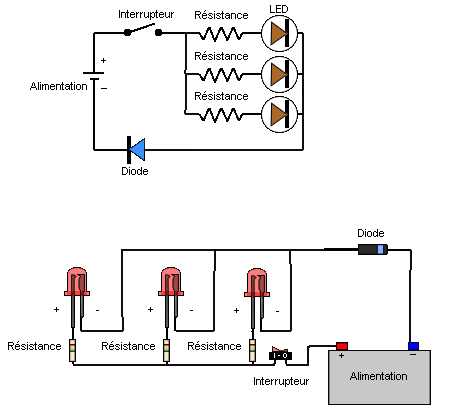

    En courant alternatif

    Comment connecter des LEDs? Plusie11

    Les avantages:
    Permet de détecter rapidement une led défectueuse.
    Gestion des leds individualisé.
    Réseau de cablâge et fonctionnement des leds sécurisés.

    Inconvénients:
    Installation plus cher.
    Plus de résistance et éventuellement de câbles à utiliser.
    Besoins de plus d'espace.



  • Une résistance pour plusieurs leds

    La connexion s'effectue en série avec une résistance pour plusieurs leds.

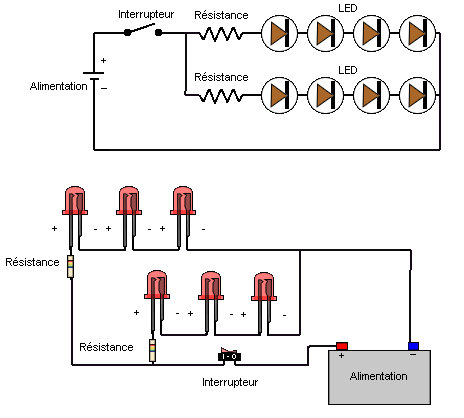

    En courant continue

    Comment connecter des LEDs? Plusie12

    En courant alternatif

    Comment connecter des LEDs? Plusie13

    Les avantages:
    Installation moins cher.
    Moins de résistances et moins de câbles à utiliser.
    Peut être installé dans un espace réduit.

    Inconvénients:
    Pas de gestion individuelle des leds.
    Bien calibrer la résistance au nombre et à la puissance des leds.
    Pour chaque résistance, obligation d'utiliser des leds avec des caractéristiques techniques identiques.


AVERTISSEMENT
il ne faut surtout pas brancher les leds en parallèle avec une seule résistance pour plusieurs leds.

Ce branchement est mauvais car il n'offre aucune garantie concernant le courant de chaque
LED. Une petite différence dans les caractéristiques d'une LED par rapport à l'autre peut provoquer le passage d'un fort courant dans l'une et d'un faible courant dans l'autre. Cela se traduit dans le meilleur des cas par une différence d'éclairage des 2 LEDs, dans le pire des cas par une surchauffe de l'une des LEDs puis éventuellement par une destruction des LEDs l'une après l'autre.


MONTAGE D'UNE LED

Matériel minimum nécessaire:

  • Du câble électrique isolé (fin de préférence),
  • Des leds,
  • Des résistances,
  • De la gaine thermorétractable,
  • 1 fer à souder,
  • 1 bobine d'étain à souder.


Accessoires recommandés:

  • 1 Bras articulé avec loupe,
  • 1 Support pour fer à souder,
  • 1 plaque de découpe,
  • 1 lampe de bureau.



  1. Dénuder les câbles sur 3 à 5 mm environ.
  2. Attendre quelques secondes que la soudure soit froide.
  3. Découper deux morceaux de gaines thermorétractables (la longueur doit être suffisante pour recouvrir la patte ainsi
  4. que la soudure et elle doit chevaucher l'isolant du câble)
  5. Faire passer chacun des câbles étamés dans un morceau de gaines (veiller à ne pas laisser la gaine trop proche des section à souder.
  6. Souder les câbles sur les pattes de la led.
  7. Attendre quelques secondes que la soudure soit froide.
  8. Recouvrir les soudures et les pattes de la led avec les gaines.
  9. Passer le fer à souder sur chaque gaine en le faisant glisser doucement sur toute sa surface (uniquement sur la gaine, pas sur l'isolant du câble qui risque de fondre sinon)


Comment connecter des LEDs? Soudag10


LES RÉFLECTEURS

Pour réaliser les réflecteurs, plusieurs possibilités:
Dans le cas de réflecteurs ronds, on peut utiliser ceci:

Comment connecter des LEDs? Hinge-10

Se sont des caches vis qui existent en plusieurs diamètres et qui sont disponibles sur ce site http://www.pro-dec.com/snap-caps-hinged-screw-covers.

J'en ai pas trouvé en France. Ils sont très rapide à expédier le colis et le délais de réception est généralement plus court que celui annoncé.

On peut également utiliser ceci:

Comment connecter des LEDs? 14950310 et Comment connecter des LEDs? 14950210

Se sont des réflecteur chromé qui existent pour leds de 3 et 5 mm et qui ne sont plus disponibles que sur ce site de Conrad, aux deux adresses suivantes :


Pour des réflecteurs carrés, il est possible d'utiliser du carton plume de 1 à 2 mm d'épaisseur découpé sous cette forme:
Comment connecter des LEDs? Reflec10

Voilà, j'espère que ce petit tutoriel vous aidera  thumbsup .

_________________
Le silence tue le savoir et inculque l'ignorance.
**********************************

CodySpeed: http://www.codyspeed.fr
Autre passion: papercraft


Dernière édition par Sh1v3r le Mer 24 Juin - 12:56, édité 2 fois
Revenir en haut Aller en bas
http://www.codyspeed.fr
CoolFire

CoolFire

Messages : 12170
Date d'inscription : 01/09/2013
Localisation : TOURS (37)

Comment connecter des LEDs? Empty
MessageSujet: Re: Comment connecter des LEDs?   Comment connecter des LEDs? EmptyMar 23 Juin - 19:01

C'est très détaillé oui thumbsup

_________________
Build them all ! Twisted Evil
Revenir en haut Aller en bas
Harry Kauvert

Harry Kauvert

Messages : 886
Date d'inscription : 11/09/2013
Age : 51
Localisation : calvados

Comment connecter des LEDs? Empty
MessageSujet: Re: Comment connecter des LEDs?   Comment connecter des LEDs? EmptyMar 23 Juin - 20:24

salut

merci pour ce tuto,a mettre direct dans les favoris !!
t as du y passer du temps !
Revenir en haut Aller en bas
vita51



Messages : 926
Date d'inscription : 18/02/2015
Age : 39
Localisation : champagne

Comment connecter des LEDs? Empty
MessageSujet: Re: Comment connecter des LEDs?   Comment connecter des LEDs? EmptyMar 23 Juin - 20:24

perso je branche jamais en série siffle

1 led grille toute les autres après s'allume plus

si ces la 1er pas de chance dent
Revenir en haut Aller en bas
Rainbow warrior

Rainbow warrior

Messages : 2929
Date d'inscription : 02/10/2014
Localisation : Lorraine

Comment connecter des LEDs? Empty
MessageSujet: Re: Comment connecter des LEDs?   Comment connecter des LEDs? EmptyMar 23 Juin - 22:02

ça me rappelle mes cours de techno... il y a très très longtemps, quasi dans une galaxie lointaine...

_________________
En cours: Comment connecter des LEDs? Mini_433542IMG20170803180818
Revenir en haut Aller en bas
Sh1v3r

Sh1v3r

Messages : 191
Date d'inscription : 04/04/2015
Age : 43
Localisation : Saint-Barthélémy d'Anjou 49

Comment connecter des LEDs? Empty
MessageSujet: Re: Comment connecter des LEDs?   Comment connecter des LEDs? EmptyMer 24 Juin - 0:17

Merci pour vos commentaires thumbsup .

Vita51, c'est pour cela que je préconise le branchement en parallèle avec une résistance par led. Mais parfois quand l'espace est trop petit on à pas le choix confus

_________________
Le silence tue le savoir et inculque l'ignorance.
**********************************

CodySpeed: http://www.codyspeed.fr
Autre passion: papercraft
Revenir en haut Aller en bas
http://www.codyspeed.fr
Riket

Riket

Messages : 2973
Date d'inscription : 14/09/2013
Age : 56
Localisation : 28

Comment connecter des LEDs? Empty
MessageSujet: Re: Comment connecter des LEDs?   Comment connecter des LEDs? EmptyDim 28 Juin - 8:35

très instructif,merci aplause aplause
Revenir en haut Aller en bas
Franck

Franck

Messages : 310
Date d'inscription : 22/03/2014
Age : 45
Localisation : Nord-Pas-de-Calais

Comment connecter des LEDs? Empty
MessageSujet: Re: Comment connecter des LEDs?   Comment connecter des LEDs? EmptyDim 28 Juin - 19:38

aplause aplause aplause
Revenir en haut Aller en bas
Sh1v3r

Sh1v3r

Messages : 191
Date d'inscription : 04/04/2015
Age : 43
Localisation : Saint-Barthélémy d'Anjou 49

Comment connecter des LEDs? Empty
MessageSujet: Re: Comment connecter des LEDs?   Comment connecter des LEDs? EmptyJeu 2 Juil - 22:12

De rien Very Happy

_________________
Le silence tue le savoir et inculque l'ignorance.
**********************************

CodySpeed: http://www.codyspeed.fr
Autre passion: papercraft
Revenir en haut Aller en bas
http://www.codyspeed.fr
Cyrille31

Cyrille31

Messages : 1437
Date d'inscription : 02/09/2013
Age : 46
Localisation : Toulouse

Comment connecter des LEDs? Empty
MessageSujet: Re: Comment connecter des LEDs?   Comment connecter des LEDs? EmptyJeu 26 Jan - 11:10

thumbsup ...Merci pour ce partage d'info..c'est exactement ce qu'il me manquai pour intégrer l'éclairage dans mes dio.
Revenir en haut Aller en bas
http://cyrillejp.ollivier@gmail.com
joaquim

joaquim

Messages : 4115
Date d'inscription : 03/09/2013
Age : 49
Localisation : Portugal

Comment connecter des LEDs? Empty
MessageSujet: Re: Comment connecter des LEDs?   Comment connecter des LEDs? EmptyJeu 26 Jan - 15:46

Explication au top, vraiment détaillé, merci thumbsup

_________________
Joaquim Martins
Revenir en haut Aller en bas
Sh1v3r

Sh1v3r

Messages : 191
Date d'inscription : 04/04/2015
Age : 43
Localisation : Saint-Barthélémy d'Anjou 49

Comment connecter des LEDs? Empty
MessageSujet: Re: Comment connecter des LEDs?   Comment connecter des LEDs? EmptyMar 31 Jan - 13:50

Merci pour vos commentaires Smile .

D'autres tuto viendrons bientôt.

Les projets de modélisme pour d'autres passionnés sont arrêtés pour deux ans environ afin que je puisse continuer ma piste.

Je vous tiens informé.

_________________
Le silence tue le savoir et inculque l'ignorance.
**********************************

CodySpeed: http://www.codyspeed.fr
Autre passion: papercraft
Revenir en haut Aller en bas
http://www.codyspeed.fr
